Sensor Tekanan Gas Pada Ban

(Gambar Halaman 453)

Tujuan

1. Mengetahui dan memahami sensor Tekanan
2.  Mampu menjelaskan prinsip kerja sensor Tekanan

Alat Dan Bahan

Alat

DC



enerator DC adalah perangkat listrik yang digunakan untuk menghasilkan energi listrik. Fungsi utama perangkat ini adalah mengubah energi mekanik menjadi energi listrik. Ada beberapa jenis sumber energi mekanik yang tersedia seperti engkol tangan, mesin pembakaran internal, turbin air, turbin gas dan turbin uap.

Voltmeter


Voltmeter adalah alat ukur yang digunakan untuk mengukur besara tegangan atau beda potensial listrik antara dua titik pada suatu rangkaian listrik yang dialiri arus listrik.

Bahan

LED

LED (Light Emitting Diode) adalah Sebuah lampu kecil yang digunakan sebagai penanda atau pointer. Light Emitting Diode adalah salah satu komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mempu mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif). Untuk mendapatkan emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.

LM741


LM741 adalah salah satu IC (Integrated Circuit) Op-Amp (Operational Amplifier) yang memiliki 8 pin. IC Op-Amp ini terdapat 2 jenis bentuk, yaitu tabung (lingkaran) dan kotak (persegi), tetapi yang umum adalah yang berbentuk persegi.

MPX4250

MPX4250 adalah sensor tekanan silikon yang dirancang untuk berbagai aplikasi, terutama aplikasi tersebut menggunakan mikrokontroler atau mikroprosesor dengan input A / D. Transduser ini menggabungkan teknik mikromachining canggih, metalisasi film tipis, dan bipolar pemrosesan untuk memberikan sinyal keluaran analog tingkat tinggi yang akurat yang proporsional tekanan yang diterapkan.

Dasar Teori

Led

LED  dapat  memancarkan  cahaya  dengan  warna  yang  berbeda  karena  dibuat  dari bahan  semikonduktor  yang  berbeda.  Bahan  semikonduktor  akan  menghasilkan  cahaya dengan  panjang  gelombang  dengan  nilai  tertentu.  Cahaya  dengan  panjang  gelombang yang  berbeda  akan  memiliki  warna  pancaran  yang  berbeda  pula.

Bentuk dan Simbol LED (Light Emitting Diode)

LM741

IC LM741 merupakan operasional amplifier yang dikemas dalam bentuk dual in-line package (DIP). KemasanIC jenis DIP memiliki tanda bulatan atau strip pada salah satu sudutnya untukmenandai arah atau kaki nomor 1 dari IC tersebut. Penomoran IC dalam kemasan DIPadalah berlawanan jarum jam dimulai dari pin yang terletak paling dekat dengan tandabulat atau strip pada kemasan DIP tersebut.Pada IC ini terdapat dua pin input, dua pin power supply, satu pin output, satupin NC (No Connection), dan dua pin offset null. Pin offset nul memungkinkan untukmelakukan sedikit pengaturan terhadap arus internal di dalam IC untuk memaksategangan output menjadi nol ketika kedua input bernilai nol.IC LM741 berisi satu buah Op-Amp, terdapat banyak tipe IC lain yang memilikidua atau lebih Op-Amp dalam satu kemasan DIP. IC Op-Amp memiliki karakteristikyang sangat mirip dengan konsep Op-Amp ideal pada analisis rangkaian. Padakentaannya IC Op-Amp terdapat batasan-batasan penting yang perlu diperhatikana.

  •  Tegangan maksimum power supply tidak boleh melebihi rating maksimum, karenaakan meruska ICb.

  •  Tegangan output dari IC Op-Amp biasanya satu atau dua volt lebih kecil daritegangan power supplyc.

  •  Arus output dari sebagian besar Op-Amp memiliki batas pad 30mA, yang berartibahwa resistansi beban yang ditambahkan pada output Op-Amp harus cukup besarsehingga pada tegangan supply 15 V adalah ±13V (Edminister,2003:82-86).


MPX4250

MPX4250 adalah  sensor tekanan silikon yang dirancang untuk berbagai aplikasi, terutama aplikasi tersebut menggunakan mikrokontroler atau mikroprosesor dengan input A / D. Transduser ini menggabungkan teknik mikromachining canggih, metalisasi film tipis, dan bipolar pemrosesan untuk memberikan sinyal keluaran analog tingkat tinggi yang akurat yang proporsional tekanan yang diterapkan. Faktor bentuk kecil dan keandalan tinggi dari integrasi on-chip menjadikan sensor Motorola pilihan yang logis dan ekonomis untuk sistem otomotif insinyur.

Percobaan

Prosedur Percobaan

  • Untuk membuat rangkaian sensor tegangan. Pertama, siapkan alat dan bahan yang bersangkutan, di ambil dari library proteus




  • Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
  • Tepatkan posisi letak nya dengan gambar rangkaian
  • Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
  • Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka Rangkaian sudah berjalan

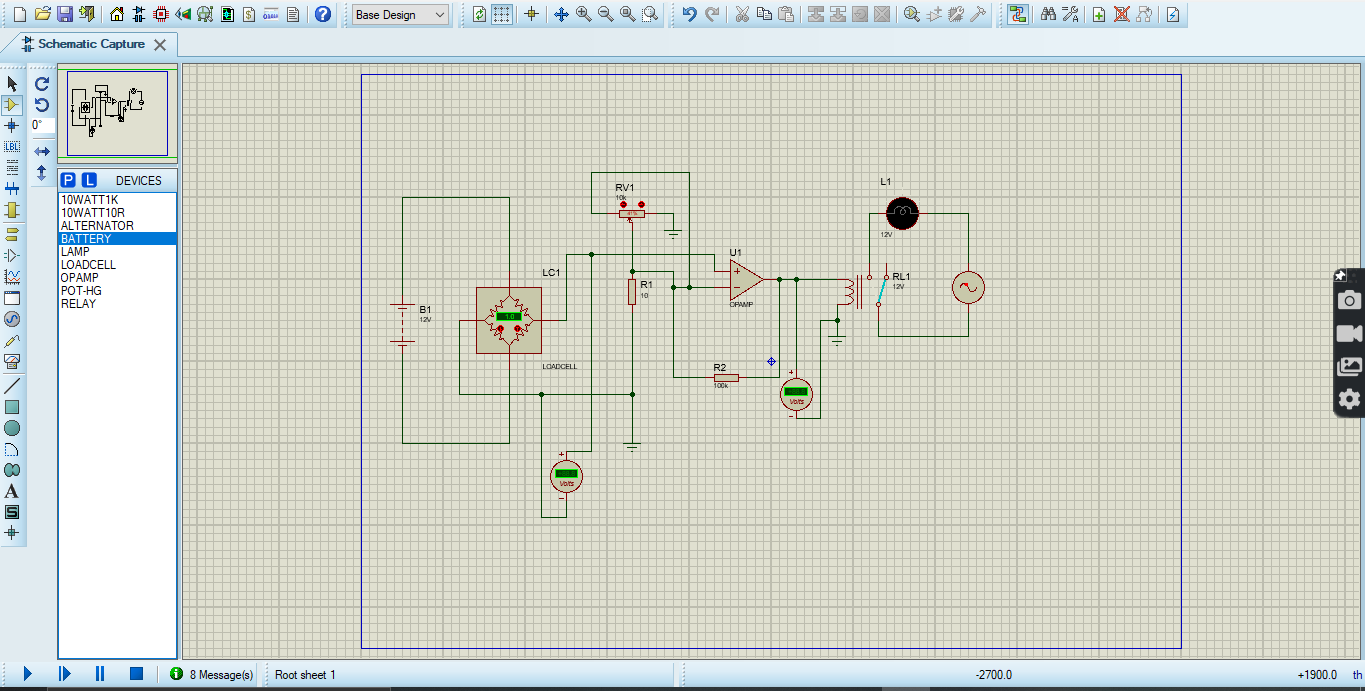

Rangkaian



Prinsip Kerja

jika sensor tekanan melewati batas yang ditentukan maka sensor akan mengirim arus ke transistor lalu melewati op amp untu membesarkan tegangan lalu melewati relay lalu ke ground, karena arus telah melawati relay sihingga mengaktifkan relay maka arus akan mengalir ke lampu lalu ke ground, sehingga membuat lampu menyala


Vidio Percobaan


Link Download

  • File Hmtl
  • File Foto
  • File Vidio
  • File Rangkaian
  • Data Sheet led
  • Data Sheet LM741
  • Data Sheet MPX4250
