Pendeteksi Benda Menggunakan

Sensor Infrared

(Sesuai gambar halaman 885)


Tujuan

  • Merangkai sensor Infrared sederhana dengan proteus
  • Mengetahui bagaimana cara merangkai alat secara sederhana pendeteksi benda

Alat dan Bahan

Alat

Volt Meter

Voltmeter adalah alat/perkakas untuk mengukur besar tegangan listrik dalam suatu rangkaian listrik. Voltmeter disusun secara paralel terhadap letak komponen yang diukur dalam rangkaian. Alat ini terdiri dari tiga buah lempengan tembaga yang terpasang pada sebuah bakelite yang dirangkai dalam sebuah tabung kaca atau plastik. Lempengan luar berperan sebagai anode sedangkan yang di tengah sebagai katode.

Batrai DC
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda.

Bahan

Sensor Infrared
Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

Transistor 2N2222
Transistor 2N2222 adalah transistor pertemuan bipolar (BJT) NPN yang umum digunakan untuk aplikasi penguat atau pengalihan daya rendah tujuan umum. Ini dirancang untuk arus rendah hingga sedang, daya rendah, tegangan menengah, dan dapat beroperasi pada kecepatan cukup tinggi.


LED

LED (Light Emitting Diode) adalah Sebuah lampu kecil yang digunakan sebagai penanda atau pointer. Light Emitting Diode adalah salah satu komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mempu mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif). Untuk mendapatkan emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.

Dasar Teori

Sensor Infrared


Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar dan fototransistor sebagai penerima cahaya infra merah. Led infrared sebagai pemancar cahaya infra merah merupakan singkatan dari Light Emitting Diode Infrared yang terbuat dari bahan Galium Arsenida (GaAs) dapat memancarkan cahaya infra merah dan radiasi panas saat diberi energi listrik. (M. Aksin. 2013) Proses pemancaran cahaya akibat adanya energi listrik yang diberikan terhadap suatu bahan disebut dengan sifat elektroluminesensi. (Sutrisno. 1987). Gambar led infrared dapat dilihat pada gambar

LED

Bentuk dan Simbol LED (Light Emitting Diode)

LED  dapat  memancarkan  cahaya  dengan  warna  yang  berbeda  karena  dibuat  dari bahan  semikonduktor  yang  berbeda.  Bahan  semikonduktor  akan  menghasilkan  cahaya dengan  panjang  gelombang  dengan  nilai  tertentu.  Cahaya  dengan  panjang  gelombang yang  berbeda  akan  memiliki  warna  pancaran  yang  berbeda  pula.

Reley

Reley adalah saklar elektro magnetik yang menggunakan tegangan DC untuk menghidupkan dan Mematikansuatu alat atau suatu sistem yang terhubung dengan Tegangan DC  yang tinggi. susunan reley yang paling sederhana terdiri atas kumparan kawat penghantar yang digulung di inti besi

Transistor

Rangkaian transistor adalah rangkaian komponen elektronika yang terbuat serta tersusun oleh bahan semikonduktor yang mempunyai tiga kaki yang biasa disimbolkan basis (B), emitor (E),dan Kolekto(K)


Percobaan

Prosedur Percobaan

  • Untuk membuat rangkaian sensor tegangan. Pertama, siapkan alat dan bahan yang bersangkutan, di ambil dari library proteus

  • Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
  • Tepatkan posisi letak nya dengan gambar rangkaian
  • Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
  • Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka Rangkaian sudah berjalan

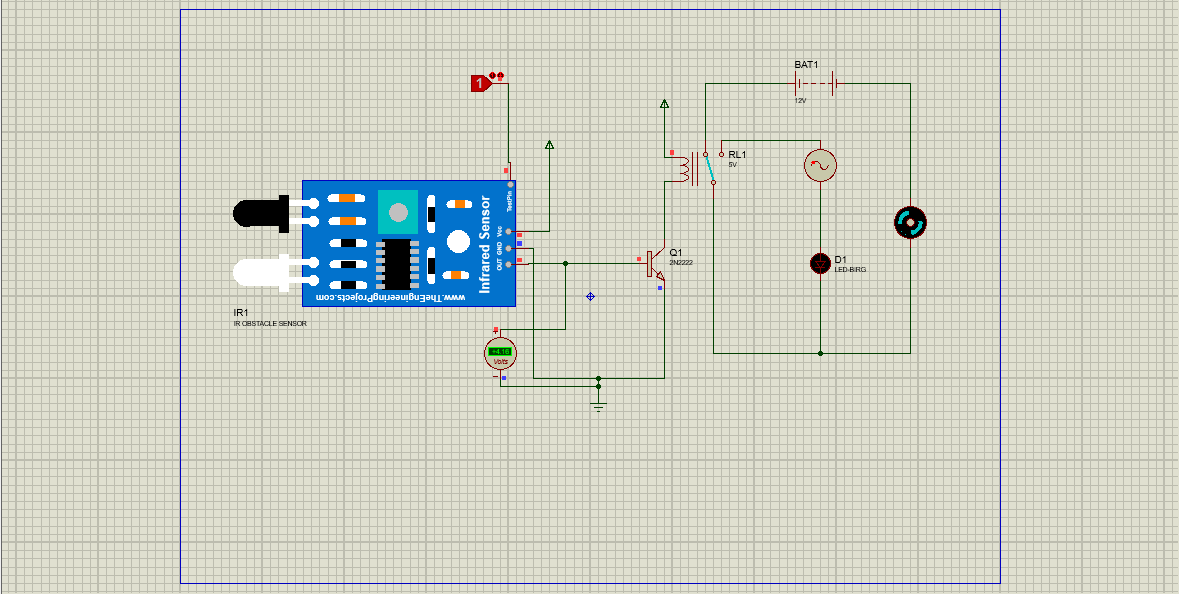

Rangkaian

Saat sensor infrared dalam keadaan Low (tidak mendeteksi benda didepannya)


Saat sensor infrared dalam kondisi High (Mendeteksi benda didepannya)


Prinsip Kerja

  • Ketika sensor Infrared Low
Saat logicstate menunjukan angka nol (LOW) artinya sensor tidak mendeteksi benda didepannya, dengan begitu output dikeluarkan akan berlogikakan nol (low) sehingga base transistor yang terhubung dengan infrared tidak mengalami bias positif, dengan demikian arus pada relay terputus atau tidak ada loop, sehingga relay tidak aktif an switch pada relay tidak berpindah kekiri yang menyebabkan loop led terhubung dan led hidup.

  • Ketika sensor Infrared High
Saat logicstate menunjukan angka satu (High) artinya sensor mendeteksi benda didepannya, dengan begitu output yang dikeluarkan akan berlogikakan satu (High) sehingga base transistor yang terhubung dengan infrared mengalami bias positif, dengan deemikian arus pada relay akan terhubung dan akan terjadi loop, sehingga relay aktif dan switch pada relay berpindah kekiri yang menyebabkan loop motor terhubung dan motor bergerak.

Vidio


  • File HMTL
  • File Vidio
  • File Rangkaian
  • File Proteus
  • Data Sheet IR Sensor
  • Data Sheet Reley
  • Data Sheet LED
