- Percobaan 2 kondisi 10

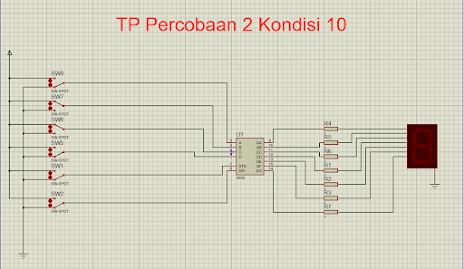

Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakn IC 4511 dan seven segment common katoda
3. Prinsip Kerja Rangkaian [Kembali]
Pada percobaan 1 kondisi 10 ini dirangkai suatu rangkaian menggunakan IC 4511, IC ini digunakan untuk mengubah BCD ke bilangan desimal. Pada IC 4 pin input yang digunakan untuk masukan BCD nya yang nantinya akan diubah menjadi bilangan desimal. Input dapat divariasikan untuk membentuk bilangan desimal, bilangan desimal maksimum yang dapat dibentuk adalah angka 9, jika lebih dari itu berarti kita memerlukan lebih dari satu seven segment. Seven segment yang digunakan pada rangkaian tipe common katoda, prinsip dari seven segment common katoda yaitu untuk mengaktifkannya memerlukan arus negatif Nampak pada rangkaian pin pada seven segement terhubung ke ground.
4. Video [Kembali]
5. Link Download [Kembali]
File HTML
File Video Rangkaian
File Datasheet IC 7511
File Datasheet Switch SW-SPDT
File Video Rangkaian
File Rangkaian
