1. Kondisi [Kembali]
Percobaan 1 kondisi 1
Buatlah kondisi awal LED mati, lalu hidup berkedip dengan delay 500 ms

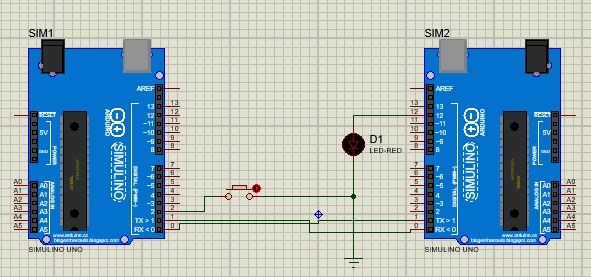

Pada rangkaian digunakan 2 Arduino uno, push button, dan LED. Pin 2 master dihubungkan ke push button dan pin 12 slave dihubungkan ke LED.
Kode /Listing Programnya Yaitu :
//Sim 1
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button, INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//Button ditekan
if (nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(500);
}
//Sim2
#define led 12 //Deklarasi pin 12 untuk LED
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(led,OUTPUT); //Deklarasi LED sebagai output
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if(Serial.available()>0)
{
int data = Serial.read();
if(data=='1') //Jika data yang dikirimkan berlogika
{
digitalWrite(led,HIGH);
delay (100);
digitalWrite(led,LOW);//LED menyala
delay (100);
}
else
{
digitalWrite(led,LOW); //LED mati
}
}
}
Pada program Master, dideklarasikan pin yang akan digunakan 2 untuk push button. Pada void setup, push button diatur menjadi input. Serial.begin(9600); digunakan untuk menset baud rate menjadi 9600. Pada void loop, variabel nilai digunakan untuk membaca nilai digital push button, jika nilai = 0 serial monitor akan menampilkan angka 1, sedangkan jika nilai = 1 serial monitor akan menampilkan angka 2, kemudian di delay 500 ms.
Pada program Slave, dideklarasikan pin yang akan digunakan 12 untuk LED. Pada void setup, LED diatur menjadi output. Serial.begin(9600); digunakan untuk menset baud rate menjadi 9600. Pada void loop, serial akan mengirimkan data apabila data yang diterima > 0. variabel data akan membaca data pada serial, jika data = 1 LED akan diberi logika high, kemudian delay 500ms. Sedangkan jika data selain 0 LED akan diberi logika low.
5. Link Download [Kembali]
File HTML -
File Rangkaian Simulasi -
File Video Simulasi -
File Program Arduino Master -
File Program Arduino Slave -
Datasheet Arduino
Datasheet LED
