M Habib Hidayat: Modul 1 Percobaan 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video

6. Analisa

7. Link Download

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

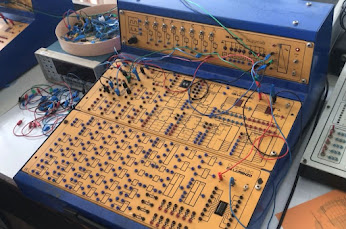

1. Panel DL 2203C

2. Panel DL 2203D

3. Panel DL 2203 S

4. Jumper

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

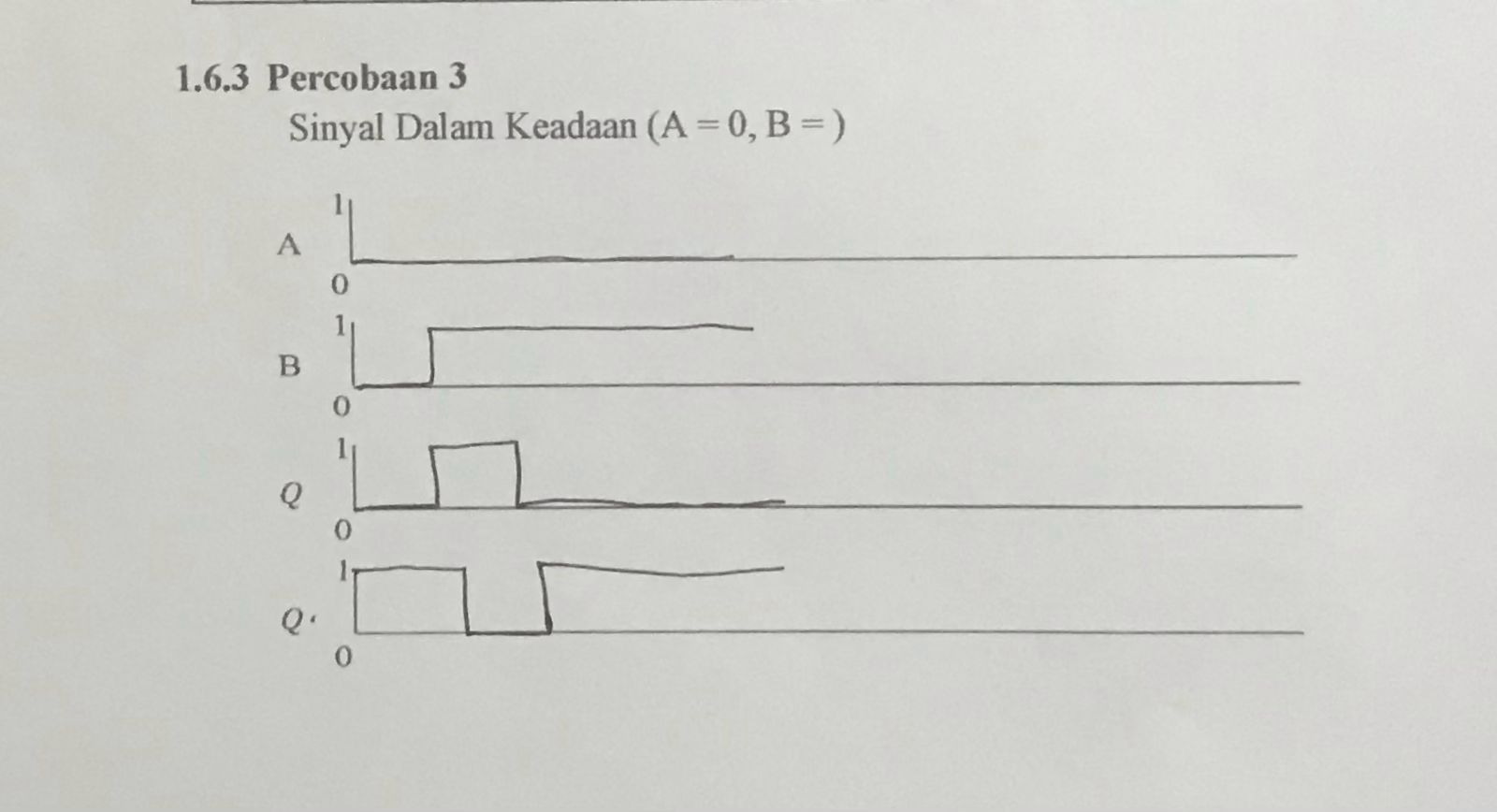

Dari rangkaian dilakukan beberapa percobaan, diantara nya jika kapasitor sebesar 100uF dan resistor minimum diaplikasikan pada kondisi A=0, B=0 kemudian terjadi perubahan ketika B naik maka waktu yang diperlukan sebesar 0,14s. Saat A=1, B=1 dan ada perubahan A turun maka waktu yang diperlukan 0,14s.

Jika kapasitor sebesar 100uF dan resistor maksimum diaplikasikan pada kondisi A=0, B=0 kemudian terjadi perubahan ketika B naik maka waktu yang diperlukan sebesar 1,19s. Saat A=1, B=1 dan ada perubahan A turun maka waktu yang diperlukan 1,19s.

5. Vidio [Kembali]

6. Analisa [Kembali]

1. Analisa pengaruh Kapasitor dan Resistor!

Kapasitor = Semakin besar nilai kapasitor maka ankan semakin lama perpindahan LED dari H0 ke H1
Resistor = Semakin besar resistor maka akan semakin lama pula perpindahan LED dari H0 ke H1

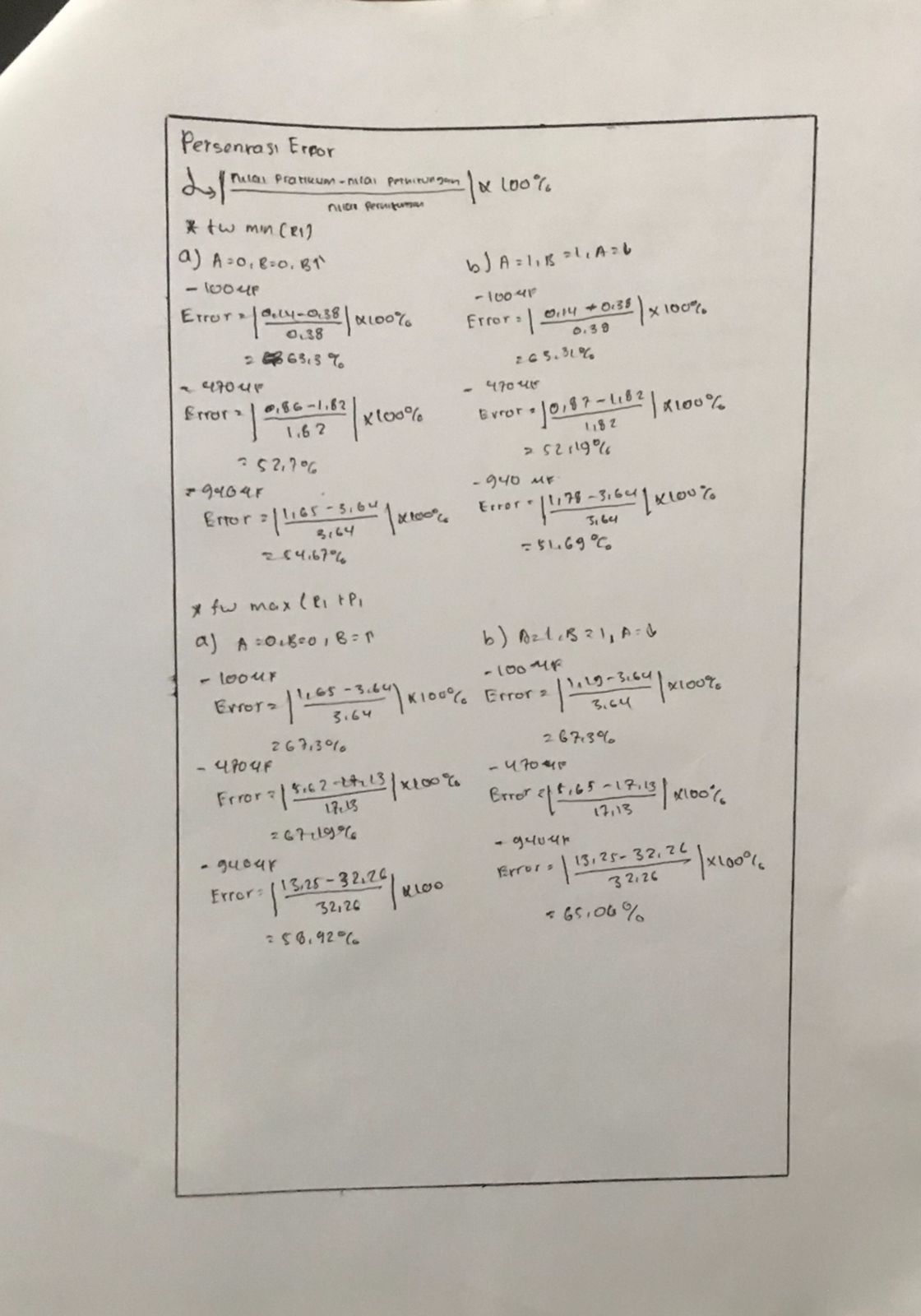

2. Bandingkan hasil pada praktikum dengan hasil perhitungan dan cari persentase error!
