1. Alat dan Bahan  [Kembali]

1. Arduino Uno




2. LM35



3. Jumper

4. LCD
5. Motor Driver
6. Motor DC
7. Baterai



2. Rangkaian Simulasi [Kembali]



3. Prinsip Kerja [Kembali]

Pada percobaan kali ini yaitu menggunakan lcd dan arduino dan sensor suhu. Hubungkan pin 2-7 pada arduino ke pin pada LCD. Hubungkan sensor suhu ke pin analog pada arduino (A0). Hubungin pin 1 ke VCC dan pin 3 ke ground. Pada percobaan kali ini menggunakan motor driver untuk menjalankan motornya. Hubungkan pin 9 dan 10 pada arduino ke pin 7 dan 2 pada motor driver. Hubungkan pin 8 ke baterai. dan hubungkan pin 8 dan 3 ke motor. Masukkan program arduino yang telah dibuat kedalam rangkaian pada proteus. Pastikan program sudah sesuai dengan perintah yang diminta. Jalankan rangkaian.

4. Video [Kembali]




5. Analisa [Kembali]

Percobaan 2
1. Analisa percobaan 2 termasuk percobaan PWM atau ADC?
Jawab
 Menurut saya percobaan 2 termasuk ADC karena merubah sinyal analog menjadi sinyal digital yang akan dikeluarkan di LCD

2. Analisa perbandingan pecobaan proteus dengan percobaan praktikum?
Jawab
 Percobaan proteus dan percobaan pratikum menurut saya tidak ada perbedaan, namun kalau dilakukan secara langsung lebih mengerti

3. Analisa perbandingan pin V0/VEE pada LCD saat dihubungkan dengan potensiometer dan saat dihubungkan ke ground?
Jawab
 JIka dihubungkan ke potensiometer maka kontras di LCD bisa dirubah sesuai kemauan sedangkan di hubungkan je ground maka kontras LCD tiddak bisa dirubah.

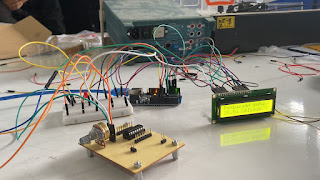

4. Analisa penyebab kesalahan atau kendala saat merangkai praktikum percobaan 2?
Jawab
 Menurut saaya kendala saat merangkai percobaan 2 yaitu mungkin jumpernya longgar dan membedakan kaki pada potensiometer dan LM35

6. Link Download [Kembali]

File HTML -

File Rangkaian Simulasi -

File Video Simulasi -

File Program Arduino -

Datasheet Arduino

Datasheet LM 35

Datasheet LCD
